ATOS Compact Scan

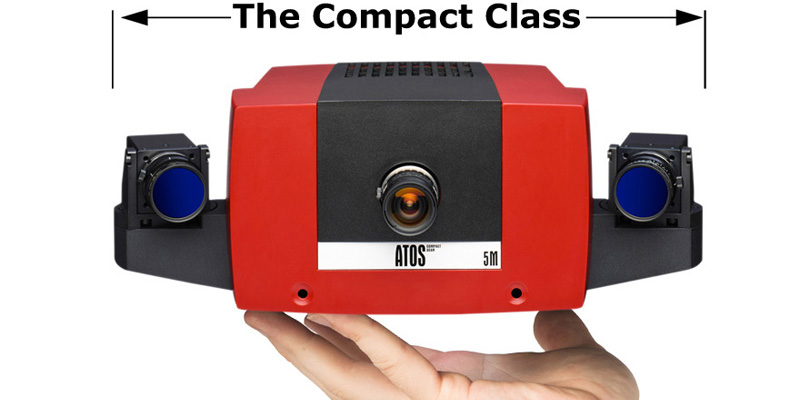

ATOS Compact Scan – 紧致型三维光学扫描器
ATOS Compact Scan 是新一类紧致型三维光学扫描检测仪。其构造灵巧、简洁,应用适应性强。ATOS Compact Scan 使三维光学测量技术的应用领域得到进一步扩展,用于三维测量、分析各式零件、模型等。
先进的硬体配套功能全面强大的扫描及检测软件,加上统一的软硬体培训课程,以及全球化技术支援网络,GOM 公司为使用者提供更具价格竞争力的一站式光学测量解决方案。
ATOS Compact Scan 的特点:蓝光技术
扫描及探针测量
测量体积可大可小
构造紧致,使用便捷
可擕式测量
完整配套的测量系统
蓝光技术与外界光线条件无关的扫描
快速扫描大型零部件
基于 ATOS Triple Scan 的先进技术
低维护成本
高品质的测量资料

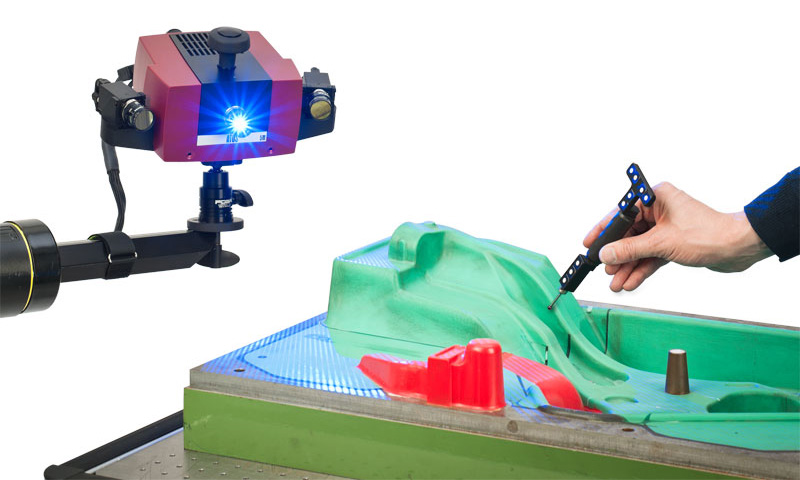

扫描及探针测量GOM 工业立体相机技术
即使针对微小的零件,仍能用高分辨率摄取细节
型面扫描和探针测量有机结合
扫描和掌上型探测切换自如

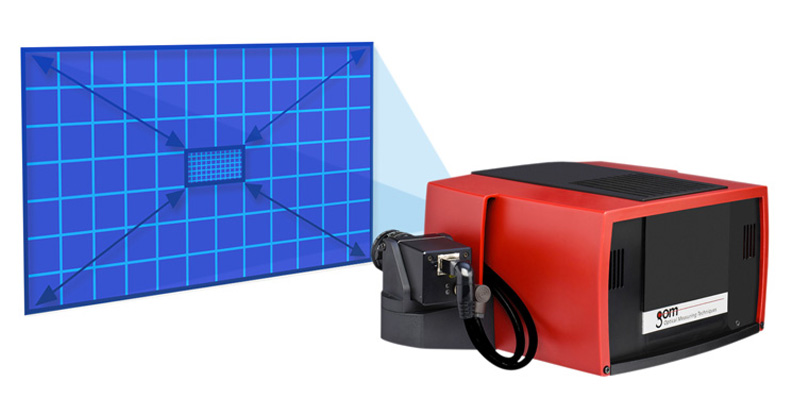

测量体积可大可小针对不同测量任务,能有针对性的调配精度、分辨率和清晰度
只须同一测量头,就完成数位化处理大小不同的零部件
全面分析零部件
测量物件大小广及很小到高达几十米

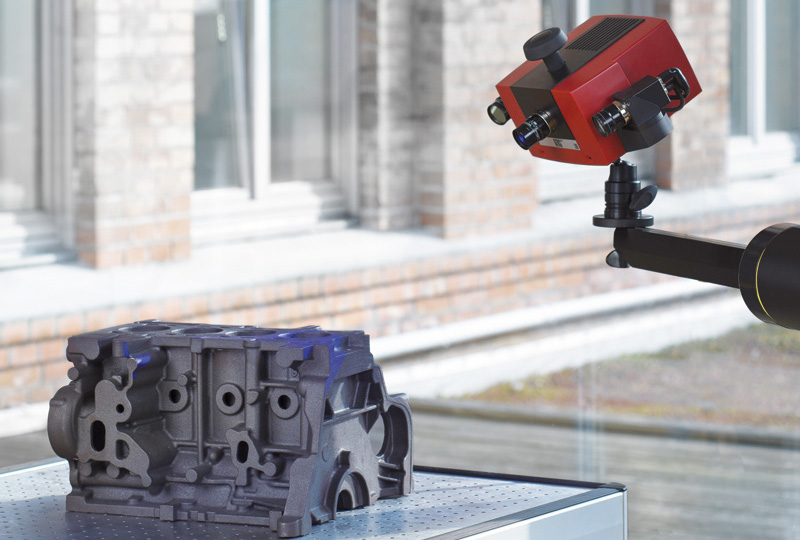

构造紧致,使用便捷任何环境都可以便捷的测量
高性能系统元件(立体相机分辨率为两百万和五百万图元)
适用于各种复杂的测量和检测任务
新应用(狭窄空间里的测量、车辆内外饰件测检等)
可擕式测量运输方便
轻型测量头
便携、功能强大的影像处理电脑
箱式集结系统,完配测量系统、三脚架、尺规和手动转动台等

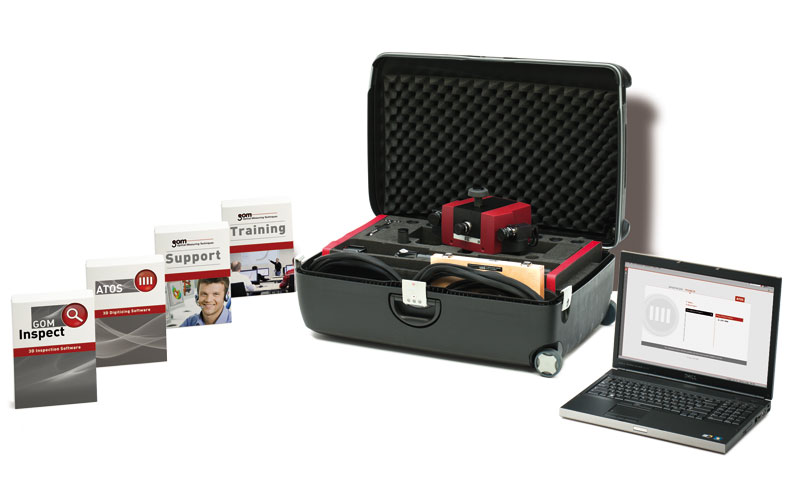

完整配套的测量系统精心设计的“开箱”解决方案:测量头、可擕式电脑、软件、各种配件
ATOS 高精度立体相机
配套的测量和检测软件
完善的培训和技术支援服务
ATOS + GOM Inspect – 功能强大的测量和检测软件 ATOS 应用软件支撑全部扫描过程,并按测量专案方式,有效管理不同测试任务。

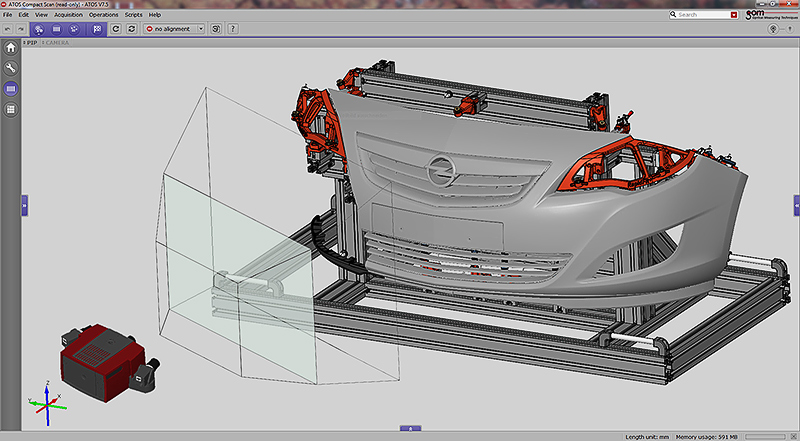

ATOS – 有效的测量软件 ATOS 软件用于操纵测量头、处理三维点云以及编辑和后处理资料。其图形操作介面架构清晰明瞭,便于使用。ATOS 软件满足在品质控制、製造生产及逆向工程等方面的任务需要。
GOM Inspect – 免费的检测和网格处理软件 GOM Inspect 是一款免费使用的三维网格处理及检测结果视读软件,用于根据 ATOS 资料或三维点云进行三维分析。
蓝光技术
扫描及探针测量
测量体积可大可小
构造紧致,使用便捷
可擕式测量
完整配套的测量系统
与外界光线条件无关的扫描
快速扫描大型零部件
基于 ATOS Triple Scan 的先进技术
低维护成本
高品质的测量资料
GOM 工业立体相机技术
即使针对微小的零件,仍能用高分辨率摄取细节
型面扫描和探针测量有机结合
扫描和掌上型探测切换自如
针对不同测量任务,能有针对性的调配精度、分辨率和清晰度
只须同一测量头,就完成数位化处理大小不同的零部件
全面分析零部件
测量物件大小广及很小到高达几十米
任何环境都可以便捷的测量
高性能系统元件(立体相机分辨率为两百万和五百万图元)
适用于各种复杂的测量和检测任务
新应用(狭窄空间里的测量、车辆内外饰件测检等)
运输方便
轻型测量头
便携、功能强大的影像处理电脑
箱式集结系统,完配测量系统、三脚架、尺规和手动转动台等
精心设计的“开箱”解决方案:测量头、可擕式电脑、软件、各种配件
ATOS 高精度立体相机
配套的测量和检测软件
完善的培训和技术支援服务

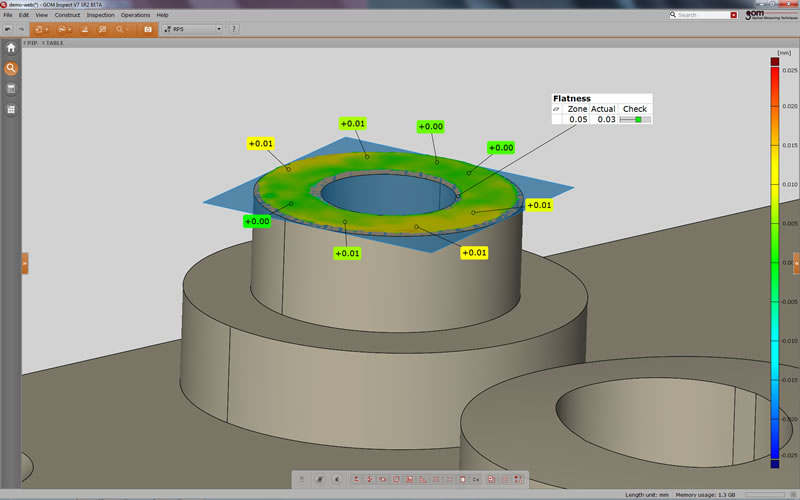

GOM Inspect 不仅仅是一个结果 视读软件。它还包括有整套的工具,用于先进的网格处理及评估。
除了 ATOS 资料,出自镭射扫描器、CT 和其他白光扫描器的资料也适用于这款免费应用软件。这一套装软件里包含了输入、后处理以及评估方面的各项功能。
免费的结果视读器使用 ATOS Inspect 软件,便于及时直观的与相关人员分享 ATOS 结果,进一步分析资料,讨论问题所在,提升合作品质,加速决策进程。
技术参数
系统配置 | ATOS Compact Scan 2M | ATOS Compact Scan 5M |
照像像数 | 2 x 2 000 000 | 2 x 5 000 000 |
测量范围 | 35 x 30 – 1000 x 750 mm2 | 40 x 30 – 1200 x 900 mm2 |
点间距 | 0.021 – 0.615 mm | 0.017 – 0.481 mm |
工作距离 | 450 – 1200 mm | 450 – 1200 mm |
测量头尺寸 | 340 mm x 130 mm x 230 mm | |
重量 | 大约 4 kg | |
测量头控制器 | 集成 | |
线缆长度 | ~ 30 m | |
测量头定位 | 手动或者自动(转动台) | |
电脑(影像处理) | 可擕式电脑或者电脑工作站 | |
作业系统 | Windows 7 | |
应用软件 | 资料获取、处理及全面检测 | |
外界光线 | 不敏感 | |
外界振盪 | 由于 GOM 动态参考系统的原因,故不受影响 | |
操作温度 | 5 – 40°C, 非冷凝 | |
电源 | 90 – 230 V AC |
